FOMEI LED ROLL - PhotoRobot Руководство пользователя и по управлению

Настоящее руководство пользователя содержит обзор и инструкции по эксплуатации светодиодного светильника FOMEI ROLL с системами PhotoRobot. Эта информация призвана помочь клиентам PhotoRobot в их первоначальном понимании и первом использовании продуктов FOMEI LED ROLL. Найдите документацию по LED ROLL 62 DMX, LED ROLL 100 DMX,  LED ROLL 250 DMX и LED ROLL RGB 100 DMX.

‍

‍

Примечание: Данное руководство пользователя является воспроизведением официальной документации производителя для продуктов FOMEI. Обратитесь к веб-сайту производителя fomei.com для получения официальной документации по вашему конкретному устройству. Кроме того, обязательно прочтите любое руководство по эксплуатации, предоставленное специально с вашим устройством, перед его первым использованием.

Важно: Перед использованием убедитесь, что продукт цел и отсутствуют какие-либо детали. Не открывайте и не ремонтируйте устройство самостоятельно. При обнаружении дефектов, пожалуйста, свяжитесь с FOMEI напрямую. Информацию о гарантии и обслуживании продуктов FOMEI см. в документации, предоставленной специально для вашего устройства.

‍

‍

Перед первым использованием - Предупреждения & Информация по безопасности

Перед первым использованием обратите внимание на следующие общие предупреждения от производителя:

1. Убедитесь, что продукт цел и отсутствуют недостающие части.
2. В случае повреждения обратитесь к профессиональному представителю сервисной службы FOMEI.
3. При использовании продукта убедитесь, что окружающая среда сухая и хорошо вентилируемая.
4. Для оптимальной производительности регулярно очищайте изделие чистой тканью.
5. Не царапайте и не давите на изделие.

Кроме того, обязательно соблюдайте предупреждения производителя по безопасности:

1. Не используйте светодиодный блок в среде, где влага может попасть на блок.
2. Не разбирайте изделие. В случае повреждения обратитесь к представителю сервисной службы FOMEI или в договорную службу обученных специалистов.
3. Если продукт разобран, он не будет покрываться гарантией.
4. Не используйте продукт при экстремальных температурах (+50° C)
5. Продукт не подходит для детей.
6. Не подключайте / отключайте устройство, когда питание все еще подключено.
7. Не нагружайте свет больше, чем необходимо.
8. Не закрывайте вентиляционные отверстия во время использования.
9. Обратите внимание, что существует опасность возгорания, если легковоспламеняющиеся материалы находятся в непосредственной близости при использовании устройства.
10. Избегайте прокладки кабелей в местах, где они могут быть опасны.
11. Хранить в недоступном для детей месте.

Что касается переработки и информационных этикеток, имейте в виду, что этот продукт содержит электронные компоненты и этикетки для его надлежащей переработки. Не выбрасывайте продукт с обычными отходами, а сдайте его в пункт переработки электроники. Пожалуйста, защитите нашу планету.

Информационная этикетка с перечеркнутым мусорным баком означает, что на территории Европейского Союза продукт:

• По окончании срока службы должен быть утилизирован отдельно в соответствии с применимыми правилами утилизации электронных отходов.
• Это относится к устройству и ко всем аксессуарам, отмеченным этим символом.
• Не выбрасывайте эти продукты как несортированные бытовые отходы.

‍

‍

‍

PhotoRobot - Руководство пользователя FOMEI LED ROLL

Содержание данного руководства пользователя по использованию PhotoRobot с продуктами FOMEI LED ROLL охватывает следующие продукты FOMEI.

• LED ROLL 62 DMX (FY3606)
• LED ROLL 100 DMX (FY3607)
• LED ROLL 250 DMX (FY3608)
• LED ROLL RGB 100 DMX (FY3609)

‍

‍

1. О продуктах FOMEI LED ROLL

Продукты FOMEI LED ROLL — это гибкие непрерывные светильники, которые благодаря своей универсальности служат отличной альтернативой классическим панельным светильникам. Панель может изгибаться и адаптироваться к сцене или функционировать как классический панельный светильник на стойке с X-образной рамой.

В то же время, липучка на задней стороне панели и дополнительные полоски липучки могут использоваться для позиционирования, соединения нескольких панелей вместе или крепления к различным поверхностям.

Питание светильника возможно от сети переменного тока или от аккумулятора. Между тем, легкий и отдельный блок управления позволяет легко использовать его на открытом воздухе, устанавливать на высокие стойки для освещения или в менее доступных местах в целом.

Наконец, светодиодный рулон LED ROLL наматывается на жесткую картонную трубку. Мы рекомендуем использовать эту трубку для хранения и транспортировки, чтобы сохранить долговечность и защиту панели.

‍

‍

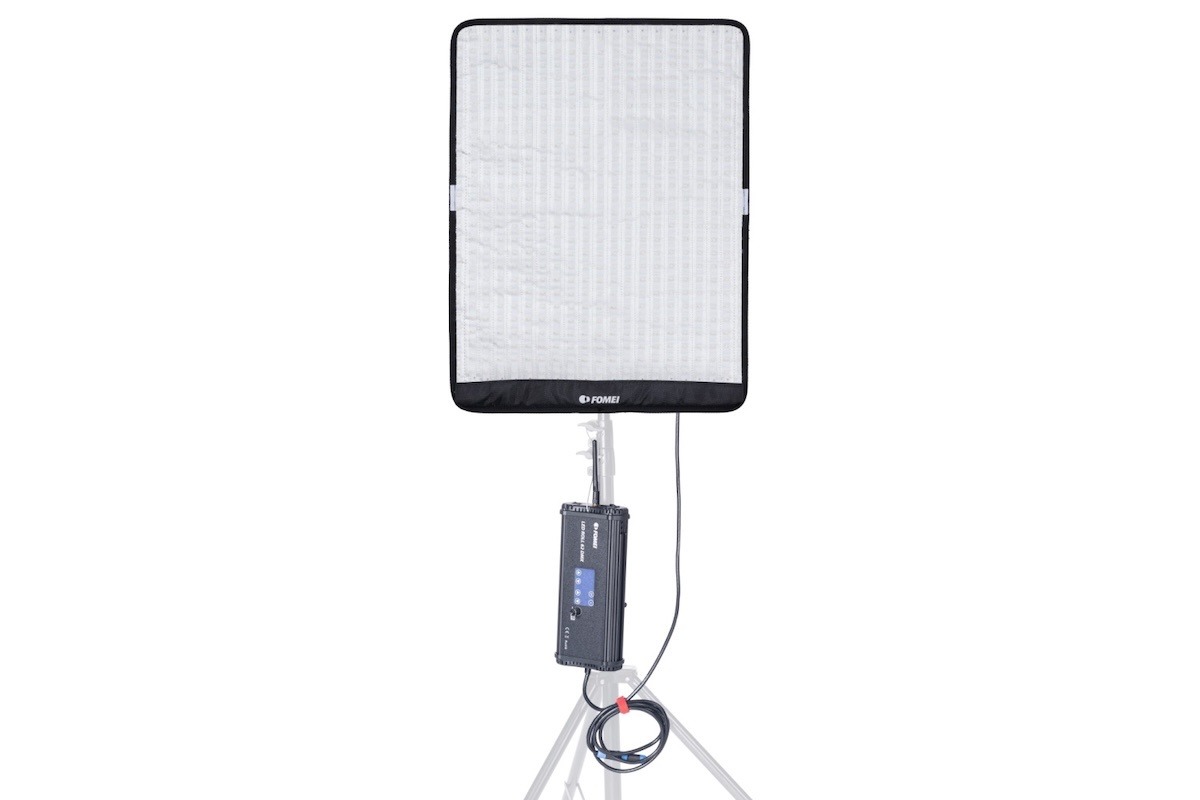

2. Использование на стойке

Для использования на стойке FOMEI LED ROLL имеет отверстия в каждом углу на задней стороне устройства для вставки X-образной рамы. X-образная рама должна быть растянута крест-накрест, при этом каждый конец вставляется в углы на задней стороне панели LED ROLL.

В комплекте также имеется позиционирующий шарнир, который крепится к поперечному держателю (к его центру). Затем можно прикрепить другой конец к шпиготу (переходнику в верхней части студийной стойки) обычной студийной стойки. Это позволяет развернуть свет в плоскую светодиодную панель для позиционирования по мере необходимости.

‍

‍

3. Использование без стойки

Для использования ROMEI LED ROLL без стойки, гибкие панели вне стойки являются одновременно гибкими и легкими. Это позволяет размещать панель на сцене и создавать широкий спектр форм. Ассистент может держать LED ROLL или закрепить его на месте с помощью липучки по всему краю задней стороны панели. Таким образом, можно прикрепить несколько панелей друг к другу для увеличения площади источника света.

‍

‍

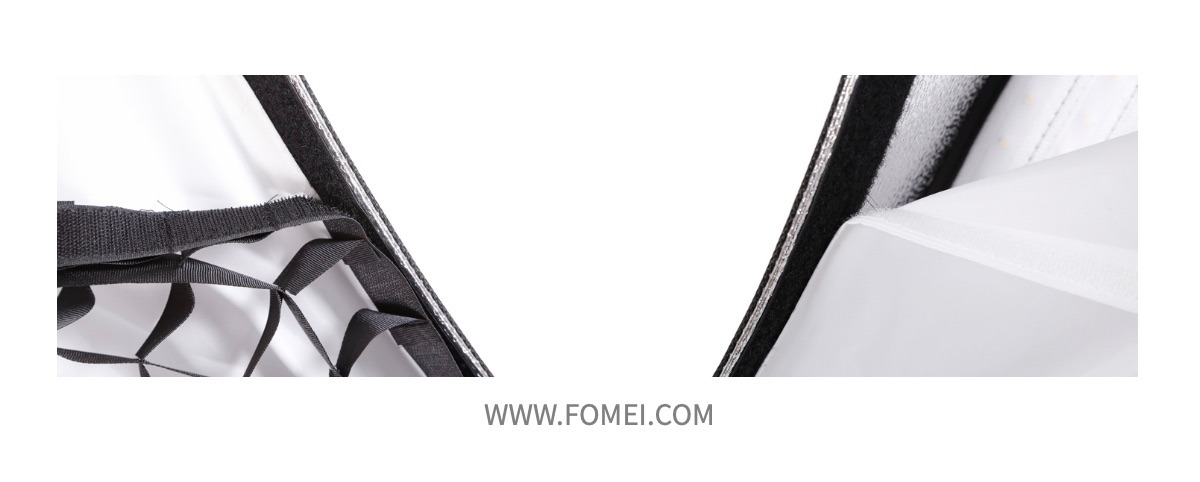

4. Использование софтбокса

Софтбокс для FOMEI LED ROLL состоит из складного FRAME, рассеивателя и сотового фильтра. Используя полоски Velcro, можно развернуть FRAME и прикрепить его внешний край к передней части светодиодного светильника. Velcro по внешним краям должно складываться за заднюю часть светильника и прикрепляться к краю. Кроме того, FRAME растягивается, чтобы натянуть в него диффузионную ткань, которая затем прикрепляется к внутренним краям с помощью Velcro. Это позволяет софтбоксу создавать более однородное распределение света. Затем затягивание сотового фильтра также служит для направления света и ограничения его потока там, где это необходимо.

‍

‍

‍

5. Блоки управления FOMEI LED ROLL

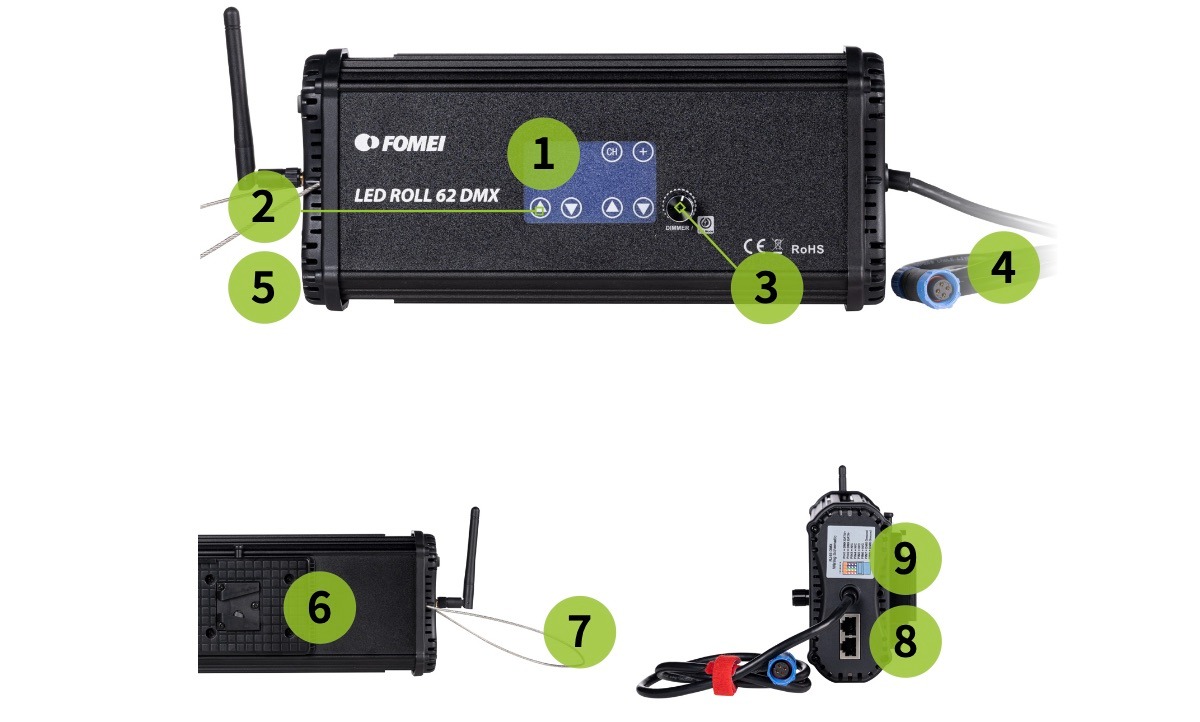

Блок управления LED ROLL 62 DMX / LED ROLL 100 DMX

1. Дисплей
2. Сенсорное управление дисплеем (выходная мощность, канал DMX)
3. Поворотный регулятор для настройки выходной мощности / режима энергосбережения (нажать)
4. Соединительный кабель для питания панели LED ROLL
5. Разъем для питания устройства
6. Подключение батареи V-Mount
7. Стальной трос для подвешивания блока управления
8. Разъемы DMX RJ45 – Вход / Выход
9. Этикетка с описанием отдельных контактов на DMX

‍

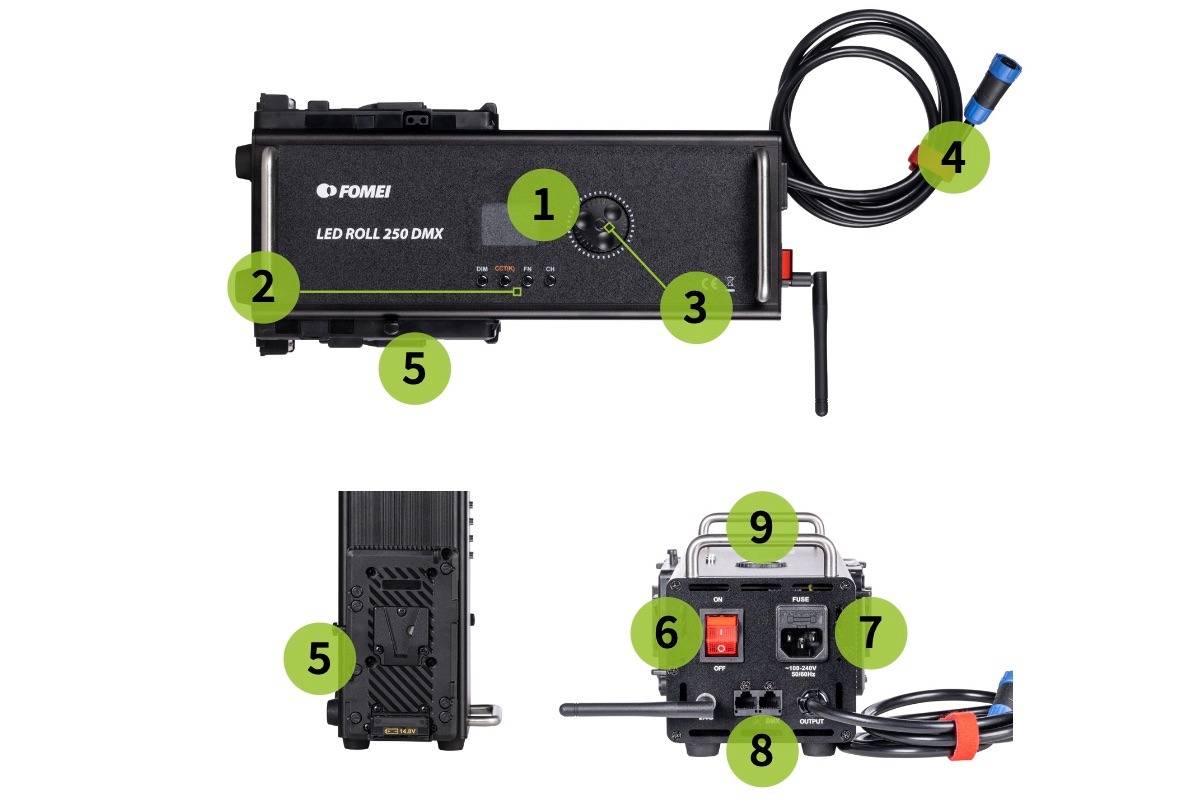

Блок управления LED ROLL 250 DMX

1. Дисплей
2. Кнопки для выбора настроек – Питание, Канал (DMX), Предустановленные режимы
3. Поворотный переключатель для изменения настроек каждого режима
4. Кабель для подключения блока управления к светильнику LED ROLL
5. 2 пластины V-Mount для аккумуляторов
6. Переключатель ВКЛ / ВЫКЛ
7. Разъем для блока питания
8. DMX RJ45 – Вход / Выход
9. Металлические ручки

‍

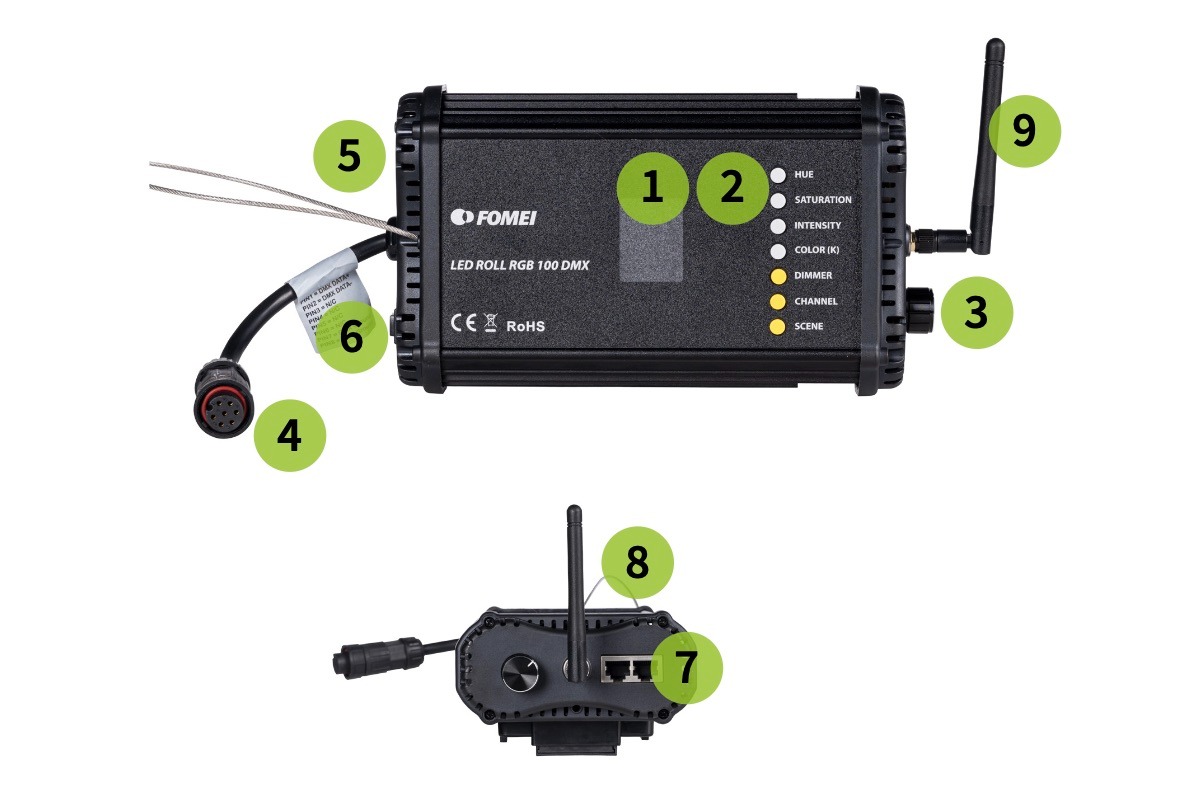

Блок управления LED ROLL 100 RGB DMX

1. Дисплей
2. Элементы управления (A. Оттенок; B. Насыщенность; C. Интенсивность; D. Цветовая температура; E. Выходная мощность, F. Канал, G. Сцены фильма)
3. Поворотный переключатель для установки индивидуальных режимов
4. Кабель для подключения блока управления к светодиодному светильнику ROLL
5. Разъем для блока питания
6. Переключатель ВКЛ / ВЫКЛ
7. DMX RJ45 – Вход / Выход
8. Стальной трос для подвешивания блока управления
9. Антенна для приема сигнала от беспроводного контроллера (опционально)

‍

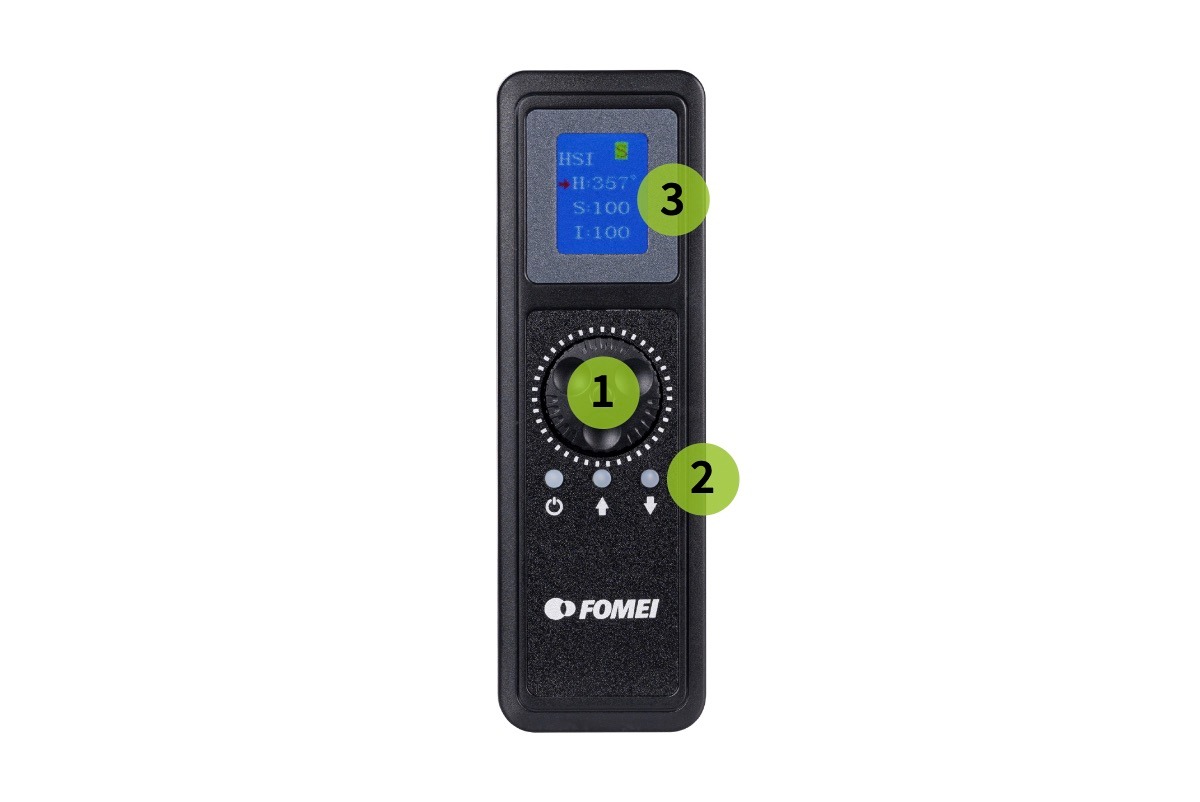

RC-1 CONTROLLER FOR LED ROLL 100 DMX

1. Поворотный переключатель для установки индивидуальных режимов
2. Кнопки для переключения между режимами и кнопка ВКЛ / ВЫКЛ
3. Дисплей

‍

Установка батареи

Чтобы вставить батареи, убедитесь, что они полностью вставлены в держатель. Батарея щелкает, когда фиксируется на месте. Чтобы извлечь батареи, нажмите на фиксатор батареи сбоку держателя, а затем извлеките батарею.

‍

Свет ВКЛ / ВЫКЛ

Всегда убедитесь, что свет ВЫКЛЮЧЕН, прежде чем подключать аккумулятор / блок питания. После подключения аккумулятора / адаптера переменного тока установите переключатель в положение ВКЛ. Чтобы снова выключить свет, переключитесь в положение ВЫКЛ.

‍

‍

6. Что входит в комплект каждого устройства

FY3606 FOMEI LED ROLL 62 DMX

• LED ROLL 62 DMX
• Блок управления
• Соединительные / монтажные полосы Velcro
• Сумка для переноски
• Блок питания переменного тока
• Регулируемый держатель X-FRAME с шарниром для штатива
• Батареи не включены

‍

FY3607 FOMEI LED ROLL 100 DMX

• LED ROLL 100 DMX
• Блок управления
• Соединительные / монтажные полосы Velcro
• Сумка для переноски
• Блок питания переменного тока
• Регулируемый держатель X-FRAME с шарниром для штатива
• Батареи не включены

‍

FY3608 FOMEI LED ROLL 250 DMX

• LED ROLL 250 DMX
• Блок управления
• Соединительные / монтажные полосы Velcro
• Транспортная сумка-чехол
• Блок питания переменного тока
• Регулируемый держатель X-FRAME с шарниром для штатива
• Батареи не включены

‍

FY3609 FOMEI LED ROLL 100 RGB DMX

• LED ROLL 100 RGB DMX
• Блок управления
• Соединительные / монтажные полосы Velcro
• Кейс для переноски из закаленного пластика
• Блок питания переменного тока
• Регулируемый держатель X-FRAME с шарниром для штатива
• Батареи не включены

‍

‍

7. Техническая информация

Характеристики LED ROLL 62 DMX

‍

Характеристики LED ROLL 100 DMX

‍

Характеристики LED ROLL 250 DMX

‍

Технические характеристики LED ROLL RGB 100 DMX

‍

‍

Информация о компании FOMEI и контакты

Компания FOMEI s.r.o. зарегистрирована по адресу: Machkova 587, Hradec Kralove 500 11, Чешская Республика.

Напишите на sls@fomei.com по общим вопросам или на servis@fomei.com по вопросам обслуживания.

Телефон: +420 495 056 505

‍

‍

Заключительные примечания

Это воспроизведение официальной документации производителя FOMEI LED ROLL, которая также доступна в загружаемой версии PDF на fomei.com. Для получения информации об обслуживании обратитесь к документации, прилагаемой к вашему устройству, или в сервисный отдел FOMEI для немедленной поддержки.

‍
